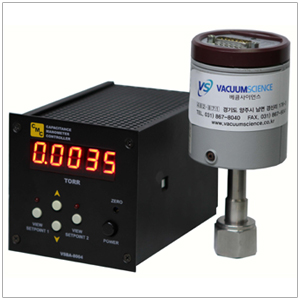

VACUUM CONTROLLER






  - VSBA-8004

    Baratron Readout은 Vacuum Chamber에 설치되어 있는

   Baratron Sensor(capacitance manometer)에서 출력되는

   전압을 진공도로 환산하여 Display하여 주는 장치입니다.



   Baratron Sensor란 Process Gas의 종류에 관계없이 진공을

   읽어주는데 사용되어 지는 Vacuum Sensor입니다. 당사의

   Baratron Readout는 MKS사의 제품을 추천하며 타사 제품

   사용시에는 Electrical Signal이 일치하는지 꼭 확인하여야

   합니다.(Baratron Out : DC 0 ~ 10V)



     -16bit AD Converter를 사용하여 Baratron Display에 대한

      정밀도를 향상 시켰습니다.

     -SMPS (switching mode power supply) Type으로 전압

      안정성 및 신뢰성을 향상 시켰습니다.






메뉴얼

다운로드

구 Version

2012 Version









SPECIFICATIONS  /  VSBA – 8004

Number of Measurement Channels

1

Display for Measured Values

Digital, 7segment LED, 5digits

Unit of Measure

TORR

Panel Cut Size

91 X 91 mm

Set Points Relay

2 separate circuits

Relay Contact Rating

AC 220V 1A or DC 24V 1A

Input Signal Range

0 ~ 10 VDC

Power Supply Output Capacity

± 15 VDC @ 800mA

Sensor Cable Length

3 m (Option : 5m, 7m, 10m)

Operating Voltage

AC 110 ~ 230 V 50/60 Hz
